BGA半自動植球機的工作原理與優勢

2025-05-14 16:42:47 梁偉昌 4

 BGA半自動植球機的工作原理與優勢


——達泰豐科技:以創新技術賦能精密制造

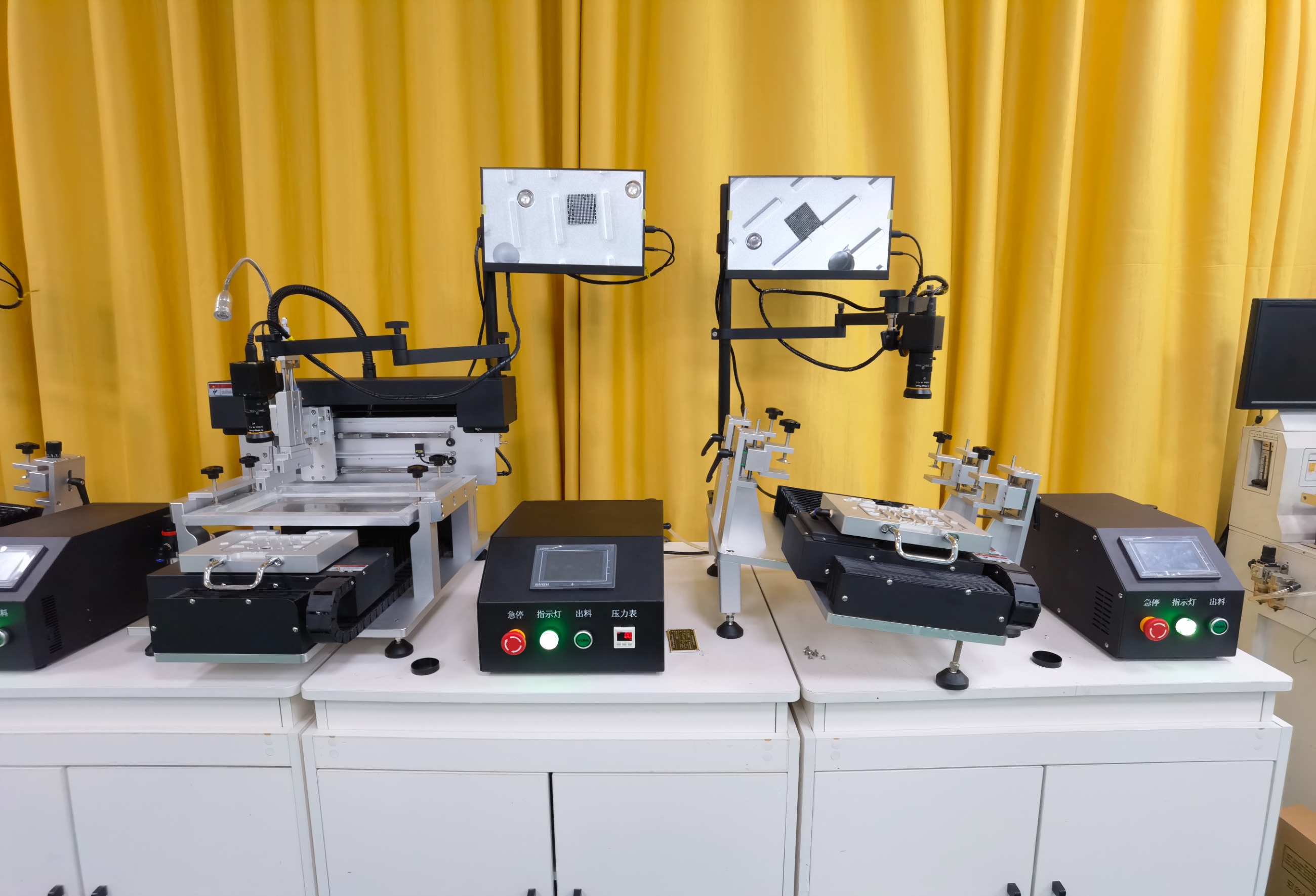

圖片關鍵詞

 一、BGA植球機的必要性


在智能手機、汽車電子、航空航天等領域,BGA(球柵陣列封裝)芯片憑借高密度引腳和穩定性能成為主流。其底部需均勻分布數百個微米級錫球(直徑0.2-0.6mm),傳統手工植球易出現漏球、偏移等問題,良率不足60%。而**BGA半自動植球機**通過“人機協同”模式,將效率提升至80-150顆/小時,良率超95%,成為中小批量生產的理想選擇。


 二、達泰豐半自動植球機的工作原理


達泰豐科技(成立于2009年)作為行業領先企業,其DTF-220、DTF-230等半自動植球機以精密機械設計與智能控制為核心,工作流程分為**精準定位高效植球智能固化**三個階段。


1. 精準定位:微米級校準技術


芯片固定:采用真空吸附基座與銷釘定位技術,確保芯片無偏移(如DTF-220的基座尺寸可定制,適配多種芯片尺寸)。

視覺校準:搭載高精度攝像頭或激光掃描系統,實時檢測焊盤位置,誤差控制小于0.05mm,并通過鋼網固定夾實現模板與芯片的精準對齊。


2. 高效植球:自動化與人工干預的結合


鋼網覆蓋:操作員手動放置定制鋼網(開孔與焊盤匹配),設備自動鎖緊鋼網固定夾,避免位移。

錫球填充:將錫球均勻灑落在鋼網上,毛刷清除多余錫球,僅保留孔內錫球(專利技術確保球徑一致性)。

智能脫模:鋼網抬升后,錫球精準落入焊盤,真空吸附系統防止芯片晃動,完成“蓋章式”植球。


3. 智能固化:穩定焊接工藝


回流焊接:植球后的芯片進入小型回流焊爐,通過精準溫控曲線(如達泰豐自研加熱平臺)實現錫球熔融與固化,確保焊接強度。


 三、達泰豐半自動植球機的核心優勢


1. 效率與精度的雙重突破


效率對比:相比手工植球(10-20顆/小時),DTF-220可達80-150顆/小時,且良率從60%提升至95%以上。

成本優勢:全自動設備(200-500顆/小時)價格高達數十萬元,而半自動機型成本僅為其1/5-1/3,適合中小批量生產。


2. 靈活適配多樣化需求


快速換型:通過更換鋼網、供料盤和基座,支持0.3mm至0.6mm不同錫球尺寸及各類芯片(如BGA、QFN、CSP)的植球需求。

人機協作:操作員可實時調整參數(如刮刀壓力、鋼網高度),避免全自動設備因程序錯誤導致的批量報廢,尤其適合研發返修場景。


3. 技術創新與專利支撐


專利技術:達泰豐擁有8項軟件專利及1項發明專利,其半自動植球裝置結合電動升降臺、離子風機(防靜電)和負壓真空泵,實現植球過程的高效可控。

智能控制:可視化操作界面與自動化流程(如自動刮錫、定位校準)降低操作門檻,普通工人培訓1-2天即可上崗。


 四、應用場景:從實驗室到工業級生產


1. 小批量多品種生產:定制化工業設備、醫療器械等領域的芯片植球。

2. 高精度返修場景:航空航天、汽車電子中焊球缺失的快速修復(間距<0.4mm的芯片)。

3. 研發與原型制作:實驗室芯片設計驗證及無塵車間內的精密加工。


五、未來展望:智能化升級方向


達泰豐科技正研發第三代全自動植球設備,并計劃集成AI視覺檢測與自動除錫功能,進一步減少人工干預。當前,其半自動機型通過“機械精準+人工靈活”的模式,已在電子制造領域樹立了高性價比的標桿。


結語:達泰豐半自動植球機不僅是工具,更是精密制造的橋梁。它以技術創新平衡效率與成本,以人機協作突破生產瓶頸,為電子行業提供了兼具工業級精度與靈活性的解決方案。正如其董事長覃洪文所言:“未來的智能制造,始于今日的每一顆錫球。”
